Sécurité de Raid 10 comparée à Raid 01

10 septembre 2024

Logiquement, le Raid complexe à deux étages (déjà présenté dans cet article) offre plus de sécurité. Mais le niveau de sécurité offert par les deux types de Raid n'est pas le même. La récupération de données de Raid10 ou de Raid01 dépend du nombre des disques en panne et de leurs emplacements. Dans cet article, on présente une étude de sécurité des deux Raid face à la panne.

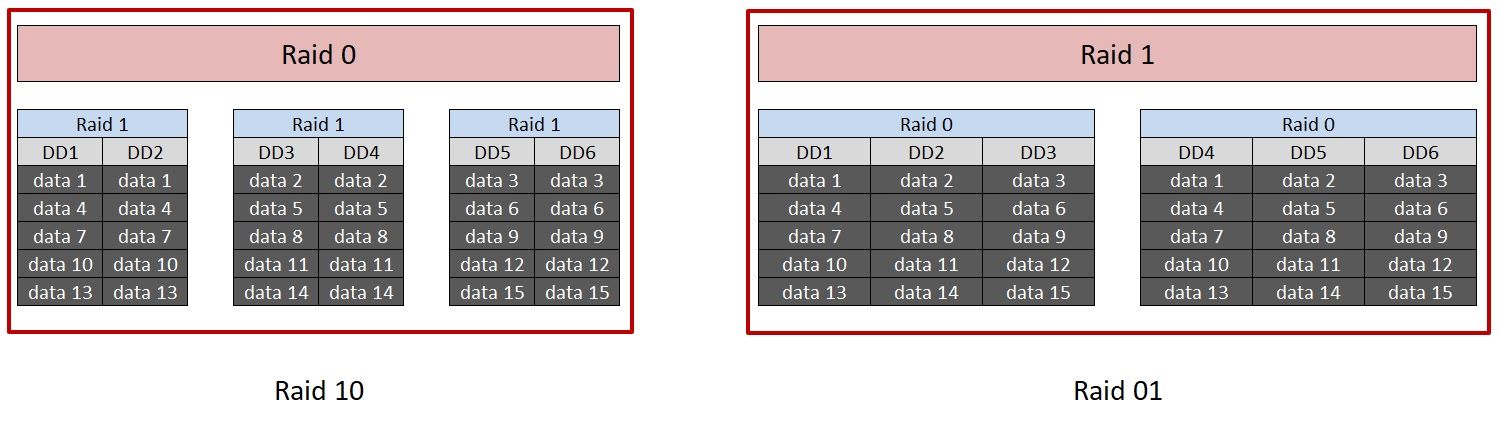

On suppose deux types de Raid, Raid10 et Raid01. Six disques durs forment chaque Raid selon la configuration dans l'image ci-dessus. Il en résulte que la capacité et la performance des deux Raids sont identique.


Pannes de deux disques

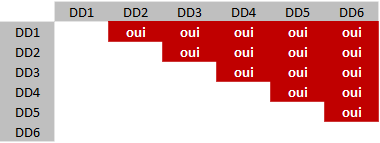

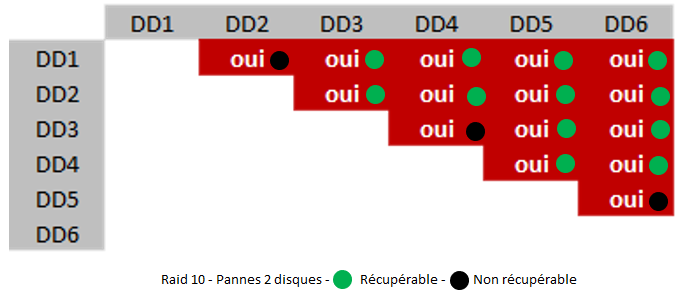

Par rapport à un Raid complexe de six disques durs, on peux imaginer une panne de deux disques simultanément. Mais quelles sont toutes les combinaisons de pannes possibles. Ci dessous un tableau avec toutes les possibilités de pannes de deux disques simultanément.


Voici un résumé de ce tableau : chaque mot "oui" se trouve à l'intersection d'une colonne et une ligne. Le mot "oui" représente une panne possible des deux disques concernés. Par conséquent, il y a 15 possibilités de pannes de deux disques simultanément.


Pannes de trois disques

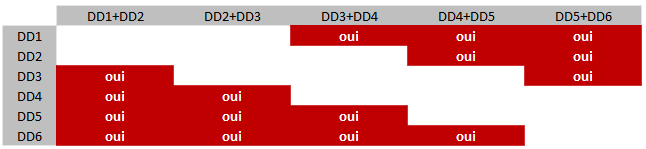

Par le même mécanisme de combinaisons, on va recenser toutes les pannes possibles de trois disques durs en même temps.


Donc, on peut recenser les 16 possibilités suivantes de pannes de trois disques. Elles sont : DD1+DD2+DD3,

DD1+DD2+DD4, DD1+DD2+DD45, DD1+DD2+DD6, DD2+DD3+DD4, DD2+DD3+DD5, DD2+DD3+DD6, DD3+DD4+DD1, DD3+DD4+DD5, DD3+DD4+DD6, DD4+DD5+DD1, DD4+DD5+DD2, DD4+DD5+DD6, DD5+DD6+DD1, DD5+DD6+DD2, DD5+DD6+DD3.

Effet de pannes de deux disque sur Raid 01 & Raid 10

Avec toutes ces possibilités de pannes de deux disques, et en examinant la configuration des Raid 10 et Raid 01 de 6 disques, on peut arriver aux conclusions suivantes.

  • Raid 10 : les cas de pannes de DD1+DD2, DD3+DD4, ou DD5+DD6 sont mortels. Aucune possibilité de récupération de données du Raid 10.

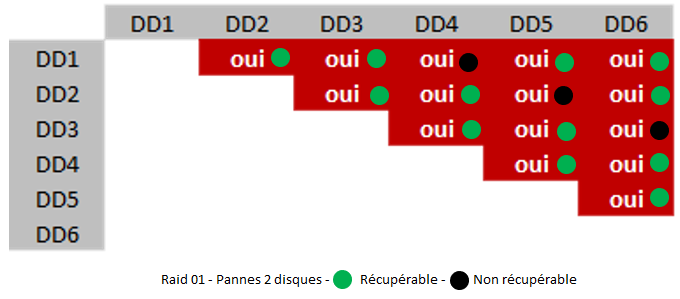

  • Raid 01 : les cas de pannes DD1+DD4, DD2+DD5, ou DD3+DD6 sont mortels. Par conséquent, il est impossible de récupérer les données.

Conséquences de pannes de 3 disques sur Raid 10 & Raid 10

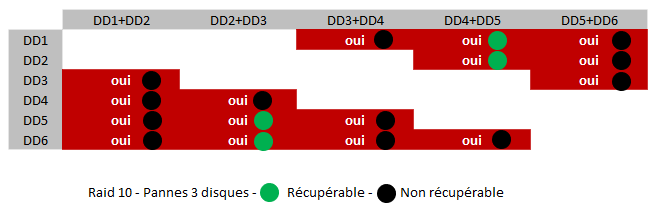

Par rapport à la configuration des Raid 10 & Raid 01 donnée par l'image ci-dessus, voici un résumé de l'examen des cas de pannes de 3 disques.

  • Raid10 : Les seuls cas de pannes où les données peuvent être récupérable sont : DD1+DD4+DD5, DD2+DD4+DD5, DD2+DD3+DD5, DD2+DD3+DD6. Soit 4 cas sur 16 seulement.
  • Raid01 : Voici les cas de pannes pour lesquels la récupération de données de Raid01 est possible : DD1+DD5+DD6, DD3+DD1+DD2, DD4+DD2+DD3, DD5+DD3+DD4, DD6+DD1+DD2, DD6+DD4, DD5. Soit un total de 6 cas sur 16.

Conclusion

Les Raids complexes 10 et 01 composés du même nombre des disques ne sont pas égaux face à la panne des disques durs. Il est faut de dire que la moitié des disques peuvent tomber en panne sans conséquence. Car, moins que la moitié des disques peuvent rendre la récupération de données impossibles. Alors, pour la grande majorité des combinaison de pannes de la moitié des disques, le Raid 10 et Raid 01 deviennent in-opérationnel. Enfin, le Raid 01 est légèrement plus résistant que le Raid 10.

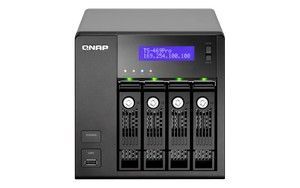

Récupération de données du NAS QNAP avec étapes de reconstruction RAID, LVM et système de fichiers
